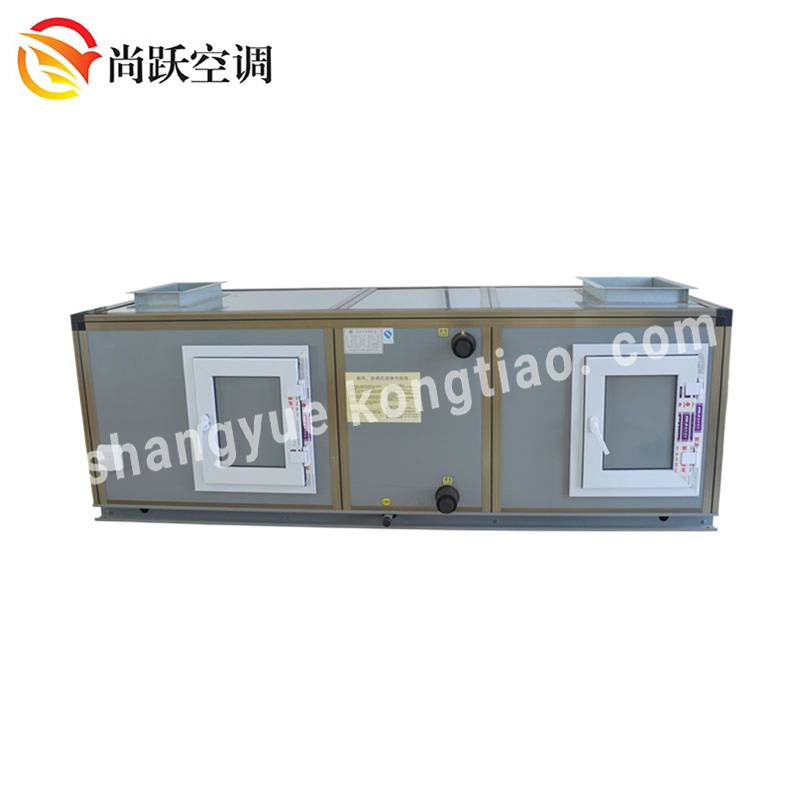

組合式空調機組

     組合式空調機組是由各種空氣處理功能段組裝而成的一種空氣處理設備。適用于阻力大于100Pa的空調系統。 機組空氣處理功能段有空氣混合、均流、過濾、冷卻、一次和二次加熱、去濕、加濕、送風機、回風機、噴水、消聲、熱回收等單元體。

    空調機組各功能段介紹：

   *新回風混合段

1、新回風口位置按設計要求可分別在端部、頂部或左右各側面設置，如與本樣本不一致時，要提供具體開口位置。在新回風口上可裝配調節閥，執行機構有手動、電動和氣動三種型式，由用戶任選。

2、過濾段 有初、中效過濾兩種，配有菱形袋式，四峰袋式，也可配用自動卷繞式，濾料用優質滌輪無紡布，并采用過濾器快速裝拆機構，壓蓋顯示及報警裝置。

  *新排風段

（也稱平頂分風混合段） 本段箱體內設有一次回風閥，閥門前后的箱頂各設一排風口和新風口，并配調節閥，其功能是：當有回風機時，供空調機排出部分回風，使新風與一次回風按要求比例混合；當過渡季節采用直流系統時，應關閉一次回風閥，全開排風閥和新風閥。

  *能量回收段

供雙風機系統中作交叉分風混合和排風能量回收用。本段箱體內設有一次回風閥，頂部為能量回收器，它是一種利用排風的冷（熱）來間接冷卻（加熱）新風，新風經過板式能量回收裝置，可回收排風顯熱能量的60%左右。同時，排風和新風不直接接觸，特別適用于排除室內有害氣體的直流空調系統的能量回收。作直流系統使用時，應關閉一次回風閥門,有劇毒氣體場所應單獨設排風系統，不宜使用該段。

   *中間段（檢修段）

本段起過渡段的連接和機組內部檢修照明用。在過濾段前，表冷段、加熱段、消聲段前后均須設中間段.

   *二次回風段

連接二次回風管用的中間段，頂部可設調節閥門，配有手動、電動或氣動調節機構，由用戶任選，此段也可各并于送風機段中。

   *表冷段

表冷器采用四、六、八排管的銅管串鋁箔的結構，鋁箔為雙翻邊波紋邊形式，大彎管熱交換器減少60%的焊接彎頭，提高了熱交換功率，先進的機械漲管形式保證了熱交換器的接觸性能，該熱交換器分固定式和旋轉式兩種，用戶可根據需要任選一種，熱媒采用蒸汽或熱水。
